IMPORTANTE: Con este plano es posible construir la CÁMARA DE COMBUSTION de la estufa danesa. NO incluye el detalle del banco de masa ni el resto de la estufa.

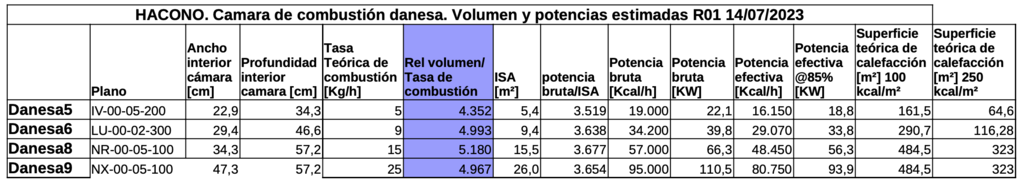

-Potencia Bruta estimada: 53.000 Kcal/h (61,6 kW)

-Cantidad de ladrillos:
--Refractarios 229x114x63: 105
--Tejuelas refractarias 229x114x30 = 16
--Cocidos comunes 205x105x50 = 30

-Diámetro Caño de humos: 8 pulgadas (20cm)

-Formato del plano: PDF. Tamaño A3, 6 hojas.

-Contenido por hoja:

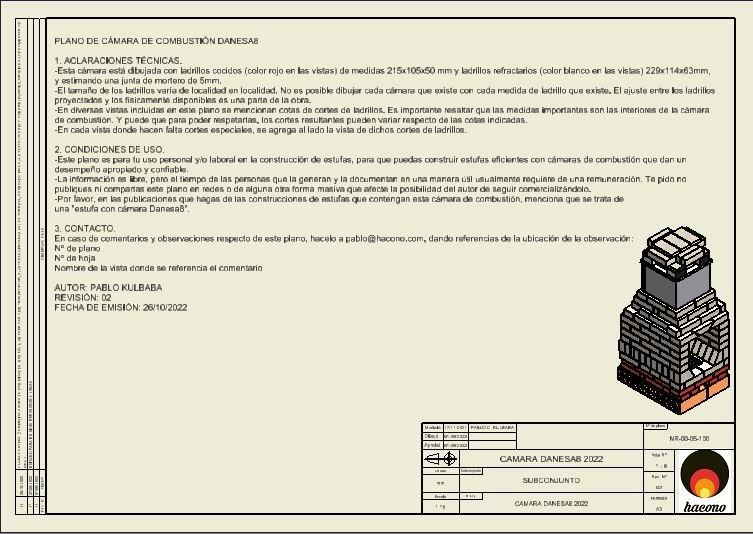

1. Condiciones de uso.

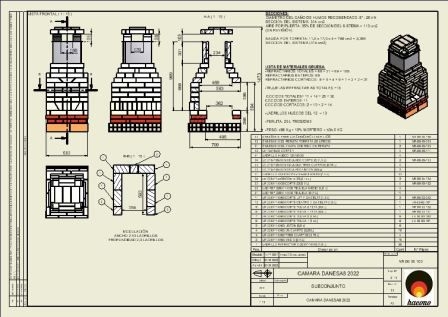

2. Vistas generales; Lista de materiales; Lista de partes; Lista de secciones.
3. Hiladas 1 (aislación) a 10 (caja de fuego).
4. Hiladas 11 (viga cierre caja de fuego) a 16 (torreta).
5. Hiladas 17 (torreta)  a 21 (techo rompellamas).

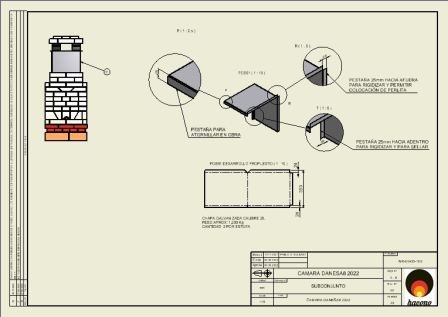

6. Pieza de chapa contención perlita.

CONDICIONES DE USO QUE SE ACEPTAN EN CASO DE CONCRETAR LA COMPRA:

- Este plano es para uso personal y/o laboral en la construcción de estufas.

- No se permite ni autoriza la reproducción total o parcial de este contenido en redes sociales ni de forma masiva.

- Se agradece la mención "estufa con cámara Danesa8" en las publicaciones realizadas sobre construcciones de estufas que contengan esta cámara de combustión.
